Stainless Steel Grooved Reducing Tee Schedule 10s

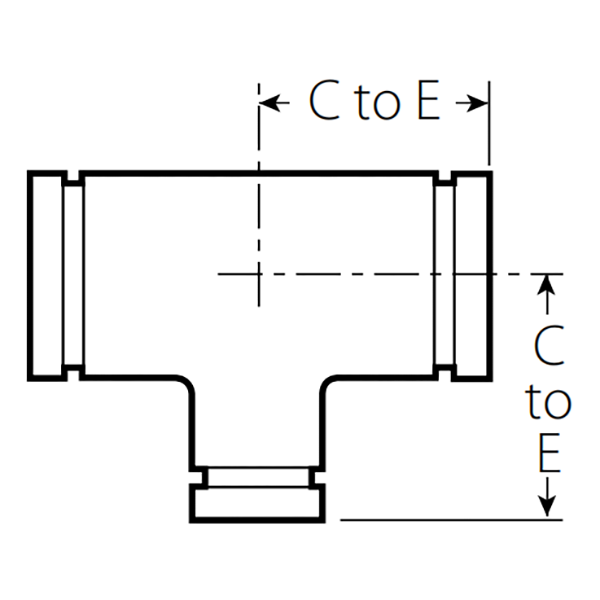

Drawing & Specification
| Size | LSRT10S | |||||||||||
| Normial | Actual Outside Diameter | C-E RUN | C-E BRANCH | |||||||||
| inch | inch | inch | inch | |||||||||
| DN | mm | mm | mm | |||||||||
| 1½ x 1½ x DN40 x DN40 | ¾ | 1.9 x 1.9 x | 1.13 | 2.75 | 2.75 | |||||||
| DN20 | 48.3 x48.3 | 26.9 | 70 | 70 | ||||||||
| 1 | 1.325 | 2.75 | 2.75 | |||||||||
| DN25 | 33.7 | 70 | 70 | |||||||||
| 1¼ | 1.75 | 2.75 | 2.75 | |||||||||
| DN32 | 42.4 | 70 | 70 | |||||||||
| 2 x 2 x DN50 x DN50 | ¾ | 2.375 x 2.375 x | 1.13 | 3.25 | 3.25 | |||||||
| DN20 | 60.3 x 60.3 | 26.9 | 83 | 83 | ||||||||
| 1 | 1.325 | 3.25 | 3.25 | |||||||||
| DN25 | 33.7 | 83 | 83 | |||||||||
| 1¼ | 1.75 | 3.25 | 3.25 | |||||||||
| DN32 | 42.4 | 83 | 83 | |||||||||
| 1½ | 1.9 | 2.75 | 2.75 | |||||||||
| DN40 | 48.3 | 70 | 70 | |||||||||
| 2½x2½ x | ¾ | 2.875 x 2.872 x | 1.13 | 3.75 | 3.75 | |||||||
| DN20 | 73 x 73 | 26.9 | 95 | 95 | ||||||||
| 1 | 1.325 | 3.75 | 3.75 | |||||||||
| DN25 | 33.7 | 95 | 95 | |||||||||
| 1½ | 1.9 | 3.75 | 3.75 | |||||||||
| DN40 | 48.3 | 95 | 95 | |||||||||
| 2 | 2.375 | 3.07 | 3.07 | |||||||||
| DN50 | 60.3 | 78 | 78 | |||||||||
| DN65 x DN65 x | 60.3 | 76.1 x 76.1 x | 60.3 | 3.75 | 3.75 | |||||||
| 95 | 95 | |||||||||||
| 3 x 3 x DN80 x DN80 | ¾ | 3.5 x 3.5 x | 1.13 | 4.25 | 4.25 | |||||||
| DN20 | 88.9 x 88.9 | 26.9 | 108 | 108 | ||||||||
| 1 | 1.375 | 4.25 | 4.25 | |||||||||
| DN25 | 33.7 | 108 | 108 | |||||||||
| 1¼ | 1.75 | 4.25 | 4.25 | |||||||||
| DN32 | 42.4 | 108 | 108 | |||||||||
| 1½ | 1.9 | 4.25 | 4.25 | |||||||||
| DN40 | 48.3 | 108 | 108 | |||||||||
| 2 | 2.375 | 3.77 | 3.23 | |||||||||
| DN50 | 60.3 | 96 | 82 | |||||||||
| 2½ | 2.875 | 3.77 | 3.23 | |||||||||
| 73 | 96 | 82 | ||||||||||
| 3.5 | 3.77 | 3.23 | ||||||||||
| DN65 | 88.9 | 96 | 82 | |||||||||
| Size | LSRT10S | |||||||||||
| Normial | Actual Outside Diameter | C-E RUN | C-E BRANCH | |||||||||
| inch | inch | inch | inch | |||||||||
| DN | mm | mm | mm | |||||||||
| 4 x 4 x DN100 DN100 | 1 | 4.5 x 4.5 x | 1.325 | 5 | 5 | |||||||
| DN25 | 114.3 x 114.3 | 33.7 | 127 | 127 | ||||||||
| 1¼ | 1.75 | 5 | 5 | |||||||||
| DN32 | 42.4 | 127 | 127 | |||||||||
| 1½ | 1.9 | 5 | 5 | |||||||||
| DN40 | 48.3 | 127 | 127 | |||||||||
| 2 | 2.375 | 4.47 | 3.88 | |||||||||
| DN50 | 60.3 | 114 | 99 | |||||||||
| 2½ | 2.875 | 4.47 | 3.82 | |||||||||
| 73 | 114 | 97 | ||||||||||
| 3.5 | 4.47 | 3.82 | ||||||||||
| DN65 | 88.9 | 114 | 97 | |||||||||
| 3 | 3.5 | 4.47 | 3.88 | |||||||||
| DN80 | 88.9 | 114 | 99 | |||||||||
| DN125 x DN125 x | 88.9 | 139.7 x 139.7 x | 88.9 | 5.28 | 4.38 | |||||||
| 134 | 111 | |||||||||||
| 114.3 | 114.3 | 5.28 | 4.62 | |||||||||
| 134 | 117 | |||||||||||
| 6 x 6 x DN150 x DN150 | 2 | 6.625 x 6.625 x 168.3 168.3 | 2.375 | 6.5 | 6.5 | |||||||
| DN50 | 60.3 | 165 | 165 | |||||||||
| 2½ | 2.875 | 6.5 | 6.5 | |||||||||
| 73 | 165 | 165 | ||||||||||
| 3 | 3.5 | 5.91 | 4.88 | |||||||||
| DN80 | 88.9 | 150 | 124 | |||||||||
| 4 | 4.5 | 5.91 | 5.12 | |||||||||
| DN100 | 114.3 | 150 | 130 | |||||||||
| 8 x 8 x DN200 x DN200 | 2½ | 8.625 x 8.625 x | 3.5 | 7.75 | 7.75 | |||||||
| 219.1 219.1 | 88.9 | 197 | 197 | |||||||||
| 3 | 4.5 | 7.75 | 7.75 | |||||||||
| DN80 | 114.3 | 197 | 197 | |||||||||
| 4 | 6.625 | 7.79 | 6.31 | |||||||||
| DN100 | 168.3 | 198 | 160 | |||||||||
| 6 | 7.75 | 7.79 | 6.62 | |||||||||
| DN150 | 197 | 198 | 168 | |||||||||
| Size | LSRT10S, | |||||||||||
| Normial | Actual Outside Diameter | C-E RUN | C-E BRANCH | |||||||||
| inch | inch | inch | inch | |||||||||
| DN | mm | mm | mm | |||||||||
| 10 x 10 x DN250 DN250 | 3 | 10.75×10.75x | 3.5 | 9 | 9 | |||||||
| DN80 | 273×273 | 88.9 | 229 | 229 | ||||||||
| 4 | 4.5 | 9 | 9 | |||||||||
| DN100 | 88.9 | 229 | 229 | |||||||||
| 6 | 6.625 | 8.89 | 7.7 | |||||||||
| DN150 | 168.3 | 226 | 196 | |||||||||
| 8 | 8.625 | 8.89 | 8.59 | |||||||||
| DN200 | 219.1 | 226 | 218 | |||||||||
| 12 x 12 x DN300 DN300 | 6 | 12.75×12.75 323.9 323.9 | 6.625 | 10 | 10 | |||||||
| DN150 | 168.3 | 254 | 254 | |||||||||
| 8 | 8.625 | 10.39 | 9.51 | |||||||||
| DN200 | 219.1 | 264 | 242 | |||||||||
| 10 | 10.75 | 10.39 | 9.89 | |||||||||
| DN250 | 273 | 264 | 251 | |||||||||
